1.产品描述

常州西曼顿电器有限公司的XMD系列正反转模块

是专为20A及以上电流的三相电机正反转设计的，抗干

扰能力强，性能可靠，体积小，安装方便。

 过零触发

 SCR输出

 内部光电隔离

 内置RC 吸收回路

 内部MOV保护

 LED状态显示

 控制电压：12-24VDC

 负载电流：20A、40A、60A、100A、150A、200A

 绝缘电压：2500Vrms（控制-输出，金属底板-输出）

2.产品特点

先进的相间短路保护技术

采用新技术防止任何状态下的相间短路，内置专用芯片，有效的防止在上电、断电、换相等

时刻的相间短路。

 高可靠的换相互锁技术

新理念的换相互锁设计技术，做到控制逻辑信号和正反转切换时间双重互锁。

 抗干扰能力强

内置控制信号滤波电路，RC吸收回路，对来自周围空间的持续强干扰及瞬态尖峰脉冲干扰

均具有较强的抑制能力

 内置电子刹车（反向制动）功能，无需外加设备和电路，实现停车自动制动（需定制）

 正反转快速切换，可实现12.5ms-20ms的快速切换（需定制）

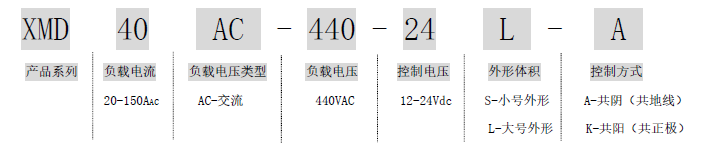

3.型号定义

4.电器参数

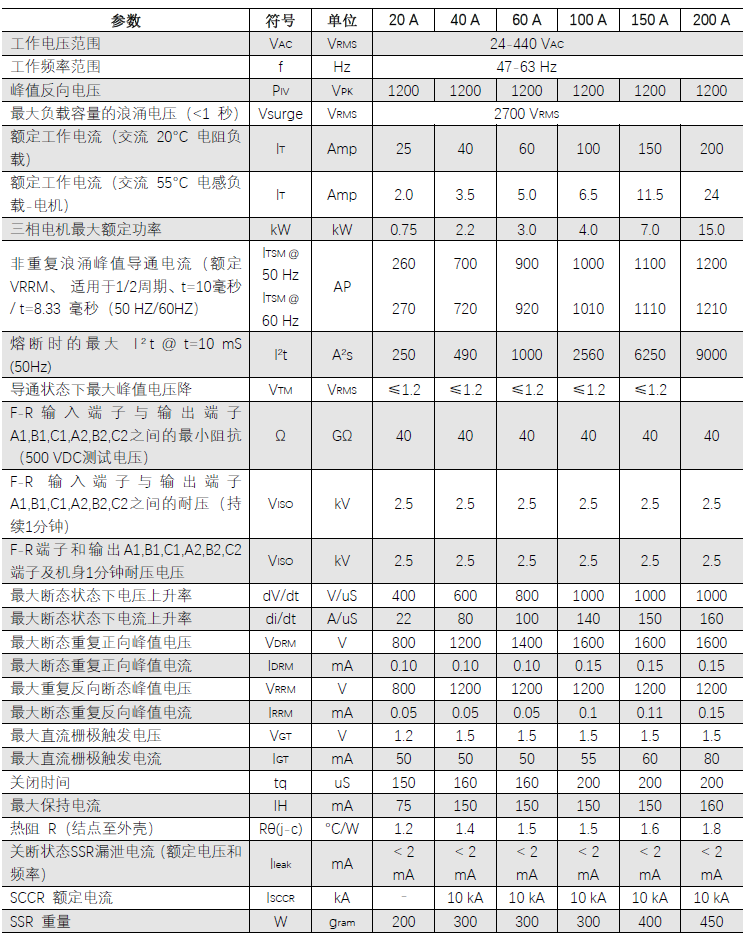

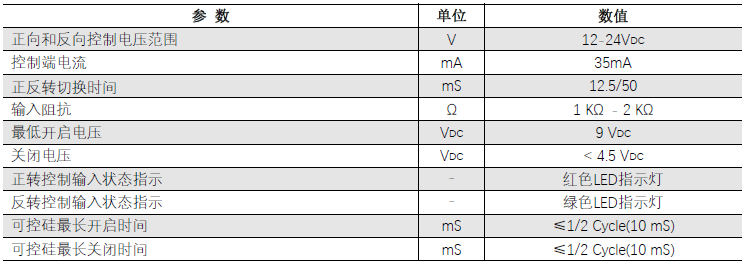

输入技术规格

输出技术规格

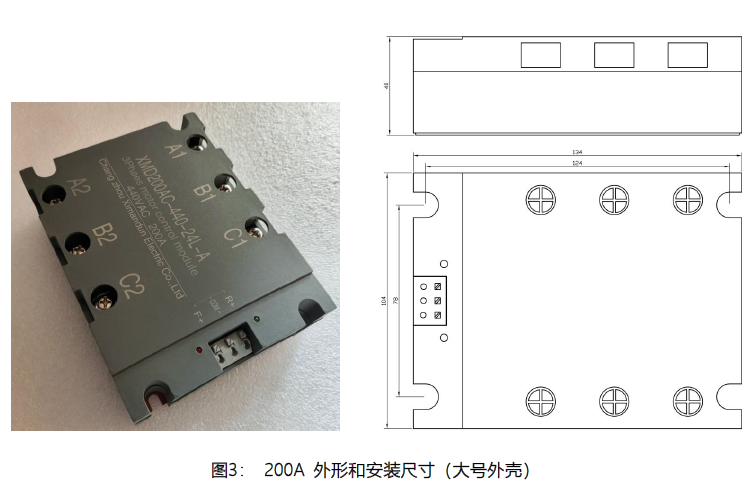

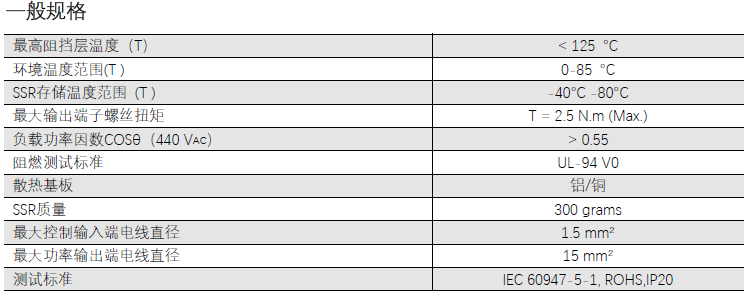

5.安装尺寸

6.接线和结构

7.注意事项

1、产品默认是电压控制型的，控制电压为12-24VDC，控制端接线方式为共阴极（A系列）或共

阳极（K系列）连接。

2、客户需要控制电压为5-12 VDC 的产品，订货时需注明，并提前咨询。
