XMDTX三相数字电力调整器说明书-V1010

一、 产品特点

Ø   双排数码管显示，耐高温长寿命

Ø   可显示输入信号、电压、三相电流、功率

Ø   6变压器触发抗干扰，进口CPU电子器件，输出线性

Ø   开环移相、恒压、恒流、恒功率、感性零位控制、变周波控制

Ø   输出电压0-380V，适用阻性、感性、钼棒、硅碳棒

Ø   输入4-20mA/0-10V/电位器，电路带过压保护

Ø   内置阻容浪涌吸收、缺相、过热保护、电流失衡、断线、过流保护

Ø   支持RS485远传接口，采用标准Modbus RTU协议

Ø   工作电压 360~440VAC 50Hz

二、 端子接线

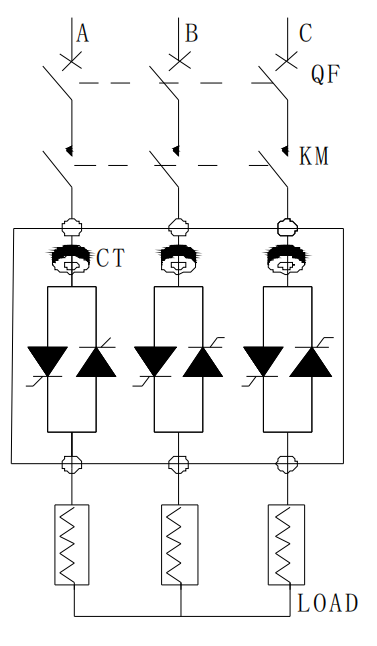

2.1 主接线端子

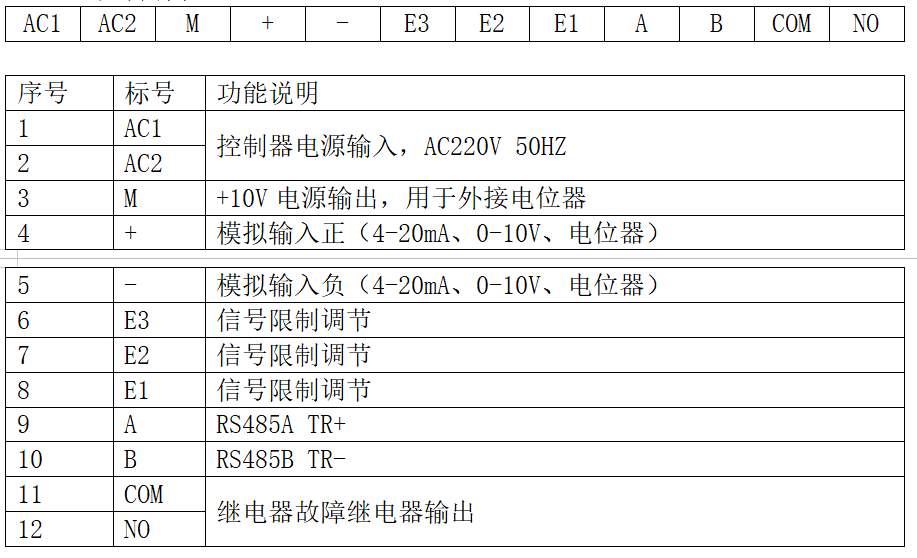

2.2 控制端子

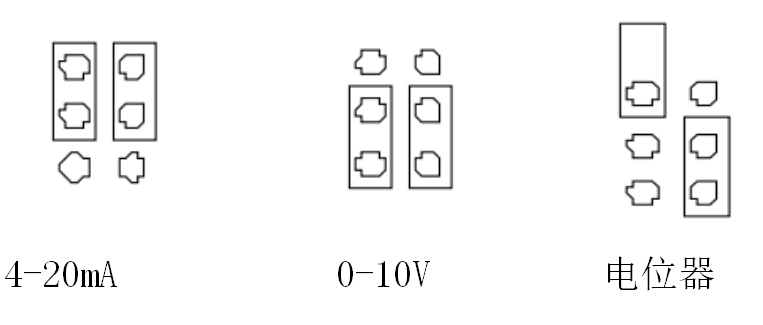

2.2.1 跳线端子

一般出厂已经设置好，订购前确认型号。

4-20mA 0-10V 电位器

2.2.2 控制端子

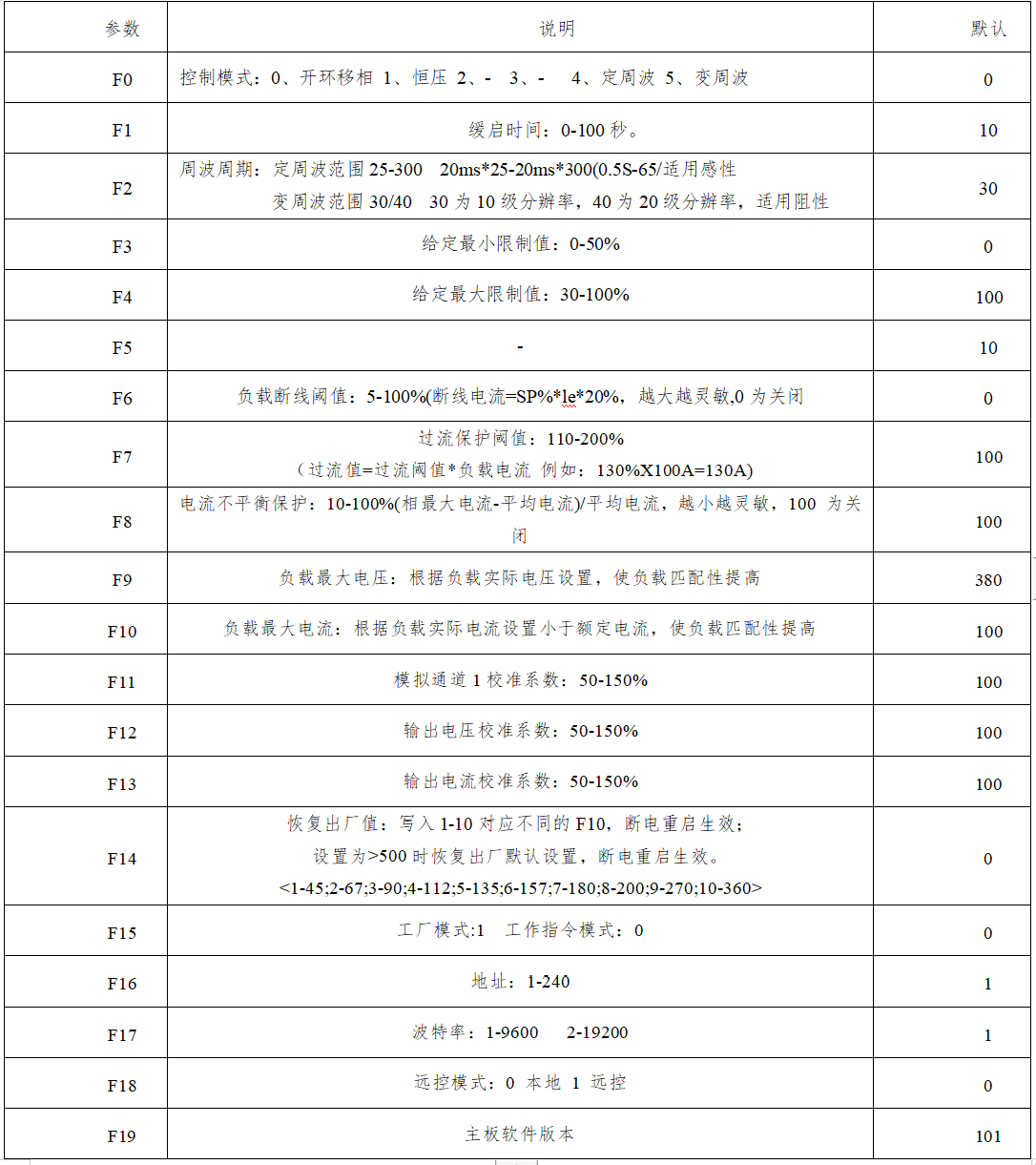

三、 菜单设置

按SET 输入密码0008进入设置页面。

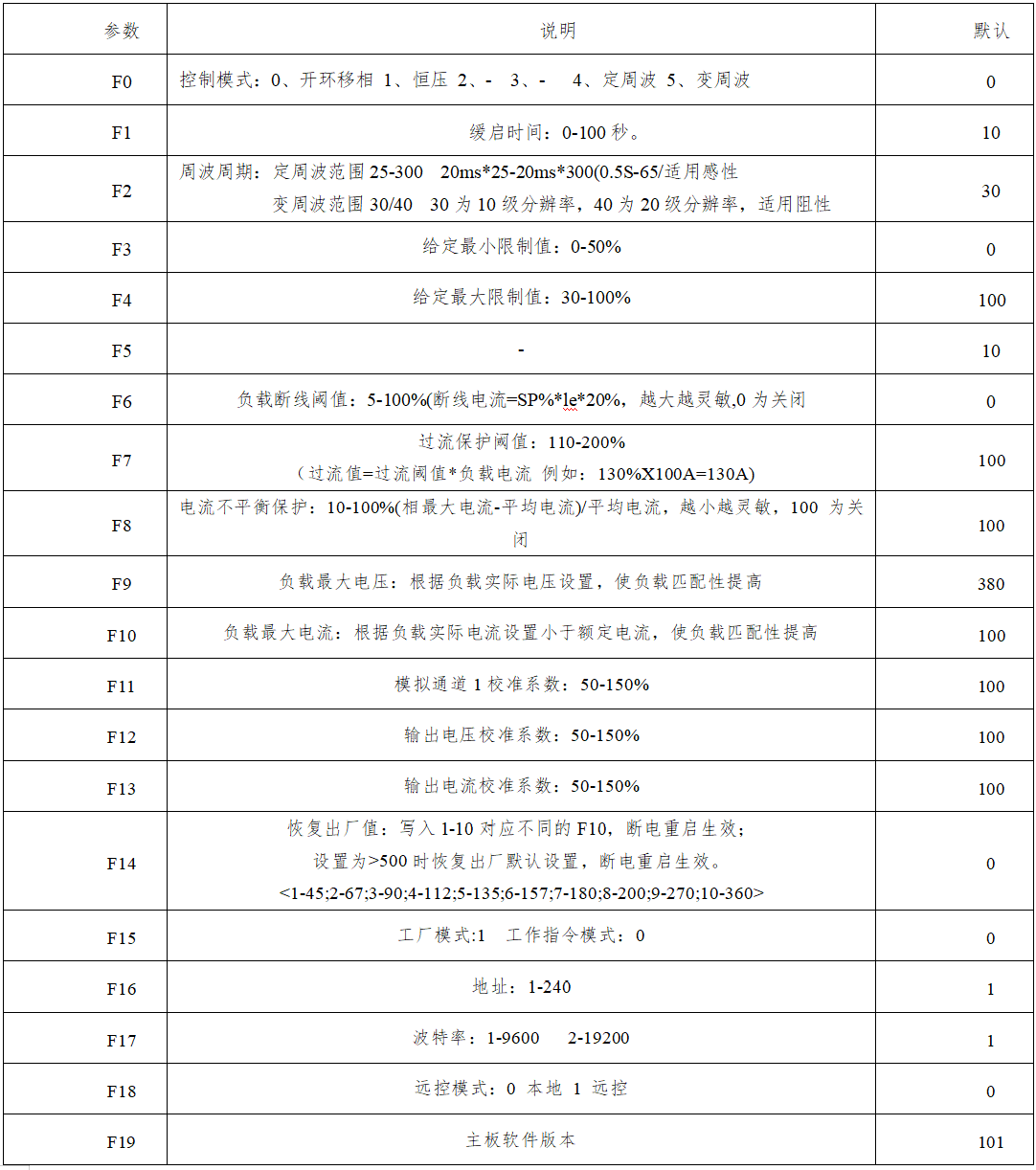

四、 寄存器地址表

五、 故障代码

六、 操作说明

1、 本产品工作状态分为：运行、故障停机和手动停机三种状态。控制器通电后，默认运行状态。

2、 控制器可自动在故障停机和运行之间切换。即：运行中如E002、 E004 、 E005 和 E006 ，转为故障停机。故障排除后自动恢复运行。

3、 控制器不可在E002故障和运行之间进行切换。出现故障E002时，需要先排除故障后，再至控制器面板通过 stop/reset按键清除故障，并通过RUN按键启动控制器运行。

4、 操作举例：

4.1 切换控制模式为开环、恒压、定周波、变周波

stop/reset按键停止设备运行；SET按键进入设置密码界面；通过上下按键输入 0008密码；按SET确认进入设置；在 F0 参数页面，通过上下按键切换至对应的工作模式；按 SET 按键依次切换，直至退出参数设置页面。

4.2 切换控制信号类别

打开机盖，按照2.2.1节中描述配置跳线端子，并重新断电重启。

4.3 设置限流保护值

限流保护值由F7和F10共同决定。计算方式为 F7/100*F10 如：若欲设置限流保护为 90A，则 F7为90，F10为100；或F7为45，F10为 200。一般建议F10设置为可控硅允许的电流值， F7 设置为对应的百分比。

5、 功能限制

根据不同的产品版本，部分功能可能不可用。需要根据实际产品型号来确定可用功能。

七、 通信协议

控制器支持标准MODBUS RTU协议，默认地址为 1 ，波特率 9600,8-N-1。其中，地址和波特率可配置，其余不可配置。支持读取 0x03和单地址写入0x06。注意：一般不推荐写入参数，写入后需要对控制器进行重新上电。远控模式下可以写入控制百分比，无需重启。寄存器地址表见第四章。需要注意的是：所有参数需要在停机状态下才可写，运行状态下仅远传输入百分比可写。
